组合式变压器(美式箱变)

ZGS系列组合式变压器即美式变压器，是根据城乡电网建设发展和改造的需要研制的系列产品。它是将变压器器身、开关设备、熔断器、分接开关、低压配电装置等相应辅助设备进行组合的变压器，能满足用户电能计量、无功补偿、低压分路等各种配制要求。

品质保证

制作精良

售后无忧

品质保证

分类：

箱式变电站

产品介绍

　　ZGS型组合式变压器作为交流50/60HZ、6~11kV的电网中，额定容量为80~1600kVA的独立成套变配电装置，用于户外。广泛适用于工业园区、城市住宅小区、商业中心、高层建筑及临时施工现场等各种场所。

产品特点

　　1.体积小，结构緊湊，占地面小，安装方便

　　2.低损耗、低噪音，低温升，过载能力强，抗突发短路能力强。

　　3.全封闭、全绝缘结构，运行安全可靠。

　　4.接线方式灵活，既可用于终端系统，也可用于环网系统，转换方便，提高了供电可靠性。

　　5.操作方便，维护方便，生产周期短，工程造价低。

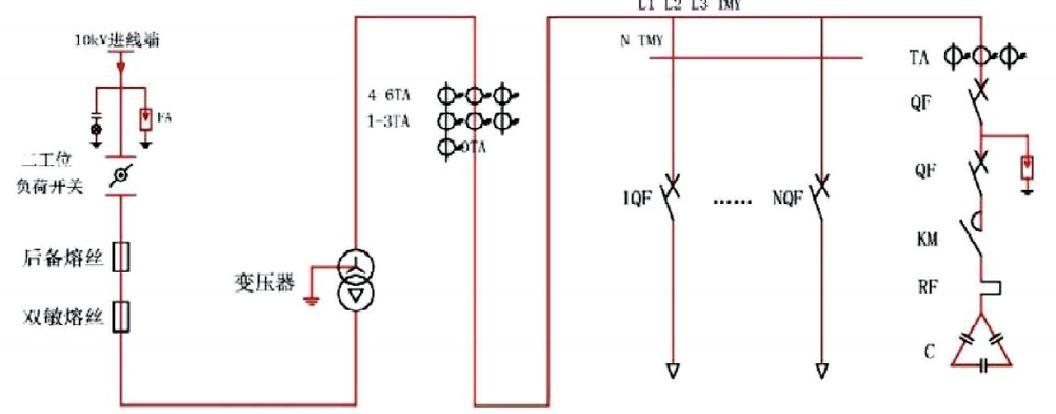

组合式变压器一次接线图(终端型)

组合式变压器典型配电方案

序号 Sequence Number	变压器容量 Transformer capacity	开关选择 Switch selection		主要配置 Main configuration
1	50～500kVA	总开关100～1000A 出线开关100A～630A 四～六回路	Main switch:100~1000A Outgoing switch:100A～ 630A Four to six circuits	总计量，主开关，电压表二相电流表，无功补偿32~~150kvar General metering,main switch,voltmeter Three phase ammeter,reactive power compensation 32~150kvar
2	630～800kVA	总开关100～1250A 出线开关100A～800A 四～六回路	Main switch:100～1250A Outgoing switch:100A～ 800A Four to six circuits	总计量，主开关，电压表三相电流表，无功补偿120～240kvar General metering,main switch,voltmeter Three phase ammeler,reaclive power compensation 120～240kvar
3	1000～1600kVA	总开关100～2500A 出线开关100A～1000A 四～六回路	Main switch:100～2500A Outgoing switch:100A～ 1000A Four to six circuits	总计量，主开关，电压表三相电流表，无功补偿200～480kvar General metering,main switch,voltmeter Three phase ammeter,reactive power compensation 200～480kvar
