S(F)SZ11-6300～80000/110 三相三绕组有载调压电力变压器

主要执行标准 GB1094、GB/T6451、JB/13837、GB24790

品质保证

制作精良

售后无忧

品质保证

分类：

66kV-220kV油浸式电力变压器

产品介绍

使用环境条件

1、海拔高度≤2500m

2、最高环境温度：+40℃

3、最高年平均温度：+20℃

4、最高日平均温度：+30℃

5、户外最低气温： -30℃

主要执行标准

GB1094、GB/T6451、JB/13837、GB24790

变压器绝缘水平

L|480AC200-L|325AC140/L|1200AC85/L|175AC35

(低H压10kV级 )

L|480AC200-L|325AC140/L|1200AC85/L|60AC25

(低压GkV级)

主要技术参数

型号 Type	电压组合及分接范围 Voltage combination(kV)			联接组标号 Connectior symbol	空载损耗 No-Load loss kW	负载损耗 Load loss (75º)kW %	空载电流 No-load current %	短路阻抗 Short-circuit impedance (%)
型号 Type	高压 H-V KV	中压 H-V kV	低压 L-V kV	联接组标号 Connectior symbol	空载损耗 No-Load loss kW	负载损耗 Load loss (75º)kW %	空载电流 No-load current %	短路阻抗 Short-circuit impedance (%)
S(F)SZ11-6300/11C	110±8×12.5	35 37 38.5	6.3 6.6 10.5 11	YNyn0d11	9.60	44.65	0.86	高-中 10.5 高-低 17.5～18.5 中 - 低 0,
S(F)SZ11-8000/110					11.52	53.20	0.86
S(F)SZ11-10000/110					13.68	62.70	0.80
S(F)SZ11-12500/110					16.16	74.10	0.80
S(F)SZ11-16000/110					19.36	90.25	0.76
S(F)SZ11-20000/110					22.88	106.40	0.76
S(F)SZ11-25000/110					27.04	126.35	0.70
S(F)SZ11-31500/110					32.16	149.15	0.70
S(F)SZ11-40000/110					38.56	179.55	0.66
S(F)SZ11-50000/11C					45.52	213.75	0.66
S(F)SZ11-63000/110					54.16	256.50	0.60
S(F)SZ11-80000/110					64.80	320.00	0.50

注：以上为国家标准性能参数，根据用户需求，我公司可提供不同性能参数的产品。

高、中、低压绕线组的容量分配为100/100/100%

根据需要，联结组别标号为YNd11y0。

根据用户需要，我公司可提供自冷型产品，也可提供其他电压组合的产品。

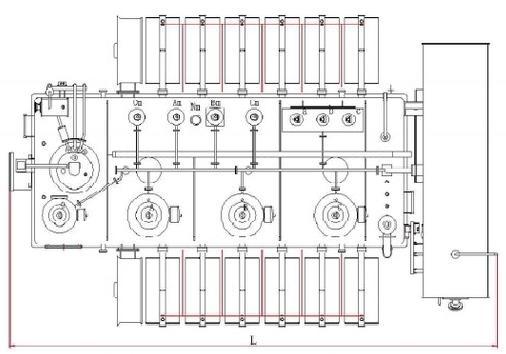

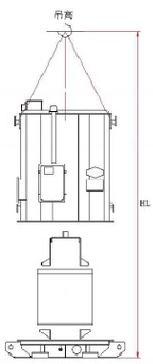

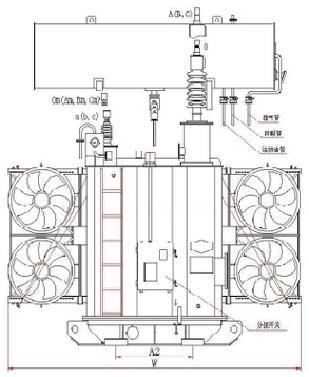

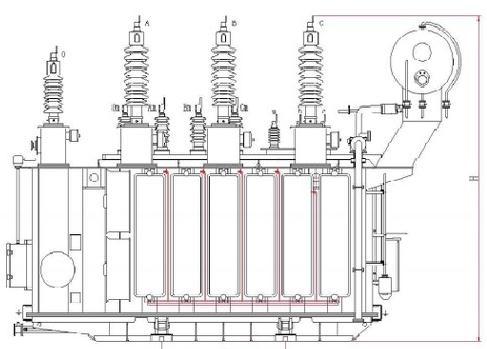

注：变压器总质量及外型尺寸仅供参考，实际尺寸以变压器外型图为准。
