S(F)11-6300~80000/110 三相双绕组无励磁调压电力变压器
主要执行标准：GB1094、GB/T6451、JB/13837、GB24790
品质保证
制作精良
售后无忧
品质保证
分类：
66kV-220kV油浸式电力变压器
咨询电话：0371-63719330
产品介绍
使用环境条件
1、海拔高度≤2500m
2、最高环境温度：+40℃
3、最高年平均温度：+20℃
4、最高日平均温度：+30℃
5、户外最低气温： -30℃
主要执行标准
GB1094、GB/T6451、JB/13837、GB24790
变压器绝缘水平
L|480AC200-L|325AC140/L|175AC35
(低压10kV级)
L|480AC200-L|325AC140/L|60AC25
(低压6KV级)
主要技术参数
|
型号 |
电压组合及分接范围 |
联接组标号 symbol |
空载损耗 kW |
负载损耗 (75)kW |
空载电流 No-load current |
短路阻抗 |
|
|
高压 |
低压 |
||||||
|
S(F)11-6300/110 |
110±2×2.5 121±2×2.5 |
6.3 |
YNd11 |
7.44 |
34.20 |
0.70 |
10.5 |
|
S(F)11-8000/110 |
8.96 |
42.75 |
0.70 |
||||
|
S(F)11-10000/110 |
10.56 |
50.35 |
0.65 |
||||
|
S(F)11-12500/110 |
12.48 |
59.85 |
0.65 |
||||
|
S(F)11-16000/110 |
15.04 |
73.15 |
0.60 |
||||
|
S(F)11-20000/110 |
17.60 |
88.35 |
0.60 |
||||
|
S(F)11-25000/110 |
20.80 |
104.50 |
0.56 |
||||
|
S(F)11-31500/110 |
24.64 |
126.35 |
0.54 |
||||
|
S(F)11-40000/110 |
29.44 |
148.20 |
0.50 |
||||
|
S(F)11-50000/110 |
35.20 |
184.30 |
0.47 |
||||
|
S(F)11-63000/110 |
41.60 |
222.30 |
0.43 |
||||
|
S(F)11-80000/110 |
50.10 |
280.35 |
0.30 |
12 |
|||
注：以上为国家标准性能参数，根据用户需求，我公司可按要求提供不同性能参数的产品。
根据用户需求，我公司可提供自冷型产品，也可提供其他电压组合的产品。
|
型号 |
总质量 |

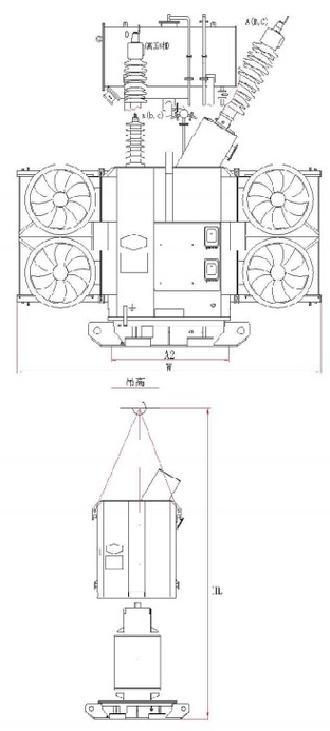

外型尺寸(mm)Out-Line Dimentaion |
|||||
|
L |
B |
H |
HL |
A1 |
A2 |
||
|
S(F)11-6300/110 |
20990 |
3525 |
3410 |
4770 |
6600 |
1475 |
1475 |
|
S(F)11-8000/110 |
23240 |
3750 |
3765 |
4860 |
6850 |
1640 |
1475 |
|
S(F)11-10000/110 |
26690 |
3980 |
4125 |
4950 |
7080 |
1640 |
1475 |
|
S(F)11-12500/110 |
28650 |
3880 |
4125 |
5125 |
7080 |
1640 |
1475 |
|
S(F)11-16000/110 |
33340 |
4040 |
4495 |
5285 |
7200 |
2000 |
1435 |
|
S(F)11-20000/110 |
38080 |
5460 |
3500 |
5050 |
7840 |
2000 |
1435 |
|
S(F)11-25000/110 |
44580 |
5740 |
4405 |
5420 |
8230 |
2040 |
1475 |
|
S(F)11-31500/110 |
48945 |
5780 |
4445 |
5555 |
8300 |
2040 |
1475 |
|
S(F)11-40000/110 |
57860 |
5780 |
4565 |
5865 |
8580 |
2040 |
1475 |
|
S(F)11-50000/110 |
64290 |
5800 |
4650 |
5740 |
9500 |
2040 |
1475 |
|
S(F)11-63000/110 |
72690 |
5860 |
4760 |
5760 |
10000 |
2040 |
1475 |
|
S(F)11-80000/110 |
90030 |
7060 |
4975 |
5905 |
12000 |
2500 |
1640 |
注：变压器总质量及外型尺寸仅供参考，实际尺寸以变压器外型图为准。
