S11(13)-M.ZT 有载自动调容配电变压器
S11(13)-MZT型有载自动调容配电变压器是一种具有大小两种额定容量，根据用户所带负荷大小由自动调容控制 器自动检测判断，并通过有载调容调压开关，在变压器不停电状态的下，对变压器两种容量进行自动切换，现对运行 过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。
品质保证
制作精良
售后无忧
品质保证
分类：
特种变压器
咨询电话：0371-63719330
产品介绍
S11(13)-MZT型有载自动调容配电变压器是一种具有大小两种额定容量，根据用户所带负荷大小由自动调容控制 器自动检测判断，并通过有载调容调压开关，在变压器不停电状态的下，对变压器两种容量进行自动切换，现对运行 过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。

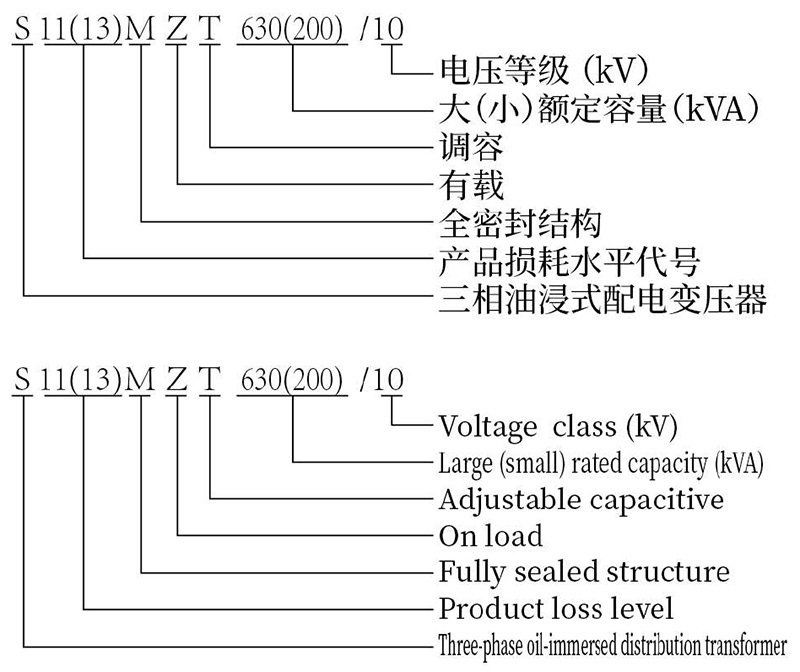

型号含义
适用范围
本产品适用于额定频率为50Hz,电压等级为10KV,三相额定容量100(30)kVA~630(200)KVA 的有载自动调容配电变压器。
基本原理
有载自动调容配电变压器在人容量时，三相高压绕组接成三角形接法(角接),低压绕组并联结构;在小容量时， 三相高压绕组接成星形接法(星接),低压绕组串联结构高压绕组的星—-角转换和低压绕组的串-并联转换，均由有载调 容开关来完成，而有载调容开关的切换是由自动控制器根据检测的负载人小情况来决定的。
当变压器由大容量转换为小容量时，由于线圈匝数增加了1.7倍，铁心磁通密度大幄度减少，硅钢片单位损耗变 小，空载损耗和空载电流也大幅下降，从而大大减少了变压器的空载无功损耗(小容量时的空载无功损耗小于大容量 时损耗的十分之一)和有功损耗(小容量的空载损耗小于大容量损耗的三分之一),达到了节能降耗的目的。
S11-M.ZT型有载自动调容配电变压器技术参数
|
额定容量 |
电压组合 |
联结组标号 |
空载损耗 |
负载损耗 Load loss |
空载电流 No-oad CUment |
短路阻抗 |
||
|
高压 |
高压分接范围 |
低压 |
||||||
|
160(50) |
10 |
±2×2.5 |
0.4 |
Dyn11 |
280(130) |
2310(870) |
1.6(0.8) |
4 |
|
200(63) |
340(150) |
2730(1040) |
1.5(0.7) |
|||||
|
250(80) |
400(180) |
3200(1250) |
1.4(0.7) |
|||||
|
315(100) |
480(200) |
3830(1 500) |
1.4(0.7) |
|||||
|
400(125) |
570(240) |
4520(1800) |
1.3(0.6) |
|||||
|
500(160) |
680(280) |
5410(2200) |
1.2(0.6) |
|||||
|
630(200) |
810(340) |
6200(2600) |
1.1(0.5) |
4.5(4.0) |
||||
|
注：1、括号内对小容量时的参数。2、对其他联结组别及相应技术参数为非优选参数，请与我公司协商。 |
||||||||
S13-M.ZT型有载自动调容配电变压器技术参数
|
额定容量 |
电压组合 高压 高压分接范围 H-V H-V |
低压 |
联结组标号 |
空载损耗 |
负载损耗 |
空载电流 |
短路阻抗 |
|
|
160(50) |
10 |
±5 |
0.4 |
Dyn11 |
200(100) |
2310(870) |
1.4(0.7) |
4.0 |
|
200(63) |
240(110) |
2730(1040) |
1.4(0.7) |
|||||
|
250(80) |
290(130) |
3200(1250) |
1.2(0.6) |
|||||
|
315(100) |
340(150) |
3830(1500) |
1.2(0.6) |
|||||
|
400(125) |
410(170) |
4520(1800) |
1.0(0.5) |
|||||
|
500(160) |
480(200) |
5410(2200) |
1.0(0.5) |
|||||
|
630(200) |
570(240) |
6200(2600) |
0.8(0.4) |
4.5 |
||||
|
注：1、括号内对小容量时的参数。2、对其他联结组别及相应技术参数为非优选参数，请与我公司协商。 |
||||||||
