S(F)S11-6300~80000/110 三相三绕组无励磁调压电力变压器

主要执行标准:GB1094、GB/T6451、JB/13837、GB24790

品质保证

制作精良

售后无忧

品质保证

分类：

66kV-220kV油浸式电力变压器

产品介绍

使用环境条件

1、海拔高度≤2500m

2、最高环境温度：+40℃

3、最高年平均温度：+20℃

4、最高日平均温度：+30℃

5、户外最低气温： -30℃

主要执行标准

GB1094、GB/T6451、JB/13837、GB24790

变压器绝缘水平

L|480AC200-L|325AC140/L|200AC85/L|175AC35

(低压10kV级)

L|480AC200-L|325AC140/L|200AC85/L|60AC25

(低压6kV级)

主要技术参数

型号 Type	电压组合高压 H-V kN	及分接范围		联接组标号 Cnnnonhnn symbo	空载损耗 No-Load loss kW	负载损耗 Load loss (75)kW %	空载电流 No-load current %	短路阻抗 Short-circuit impedance (%)
型号 Type	电压组合高压 H-V kN	中压 H-V 1N	低压 L-V kV	联接组标号 Cnnnonhnn symbo	空载损耗 No-Load loss kW	负载损耗 Load loss (75)kW %	空载电流 No-load current %	短路阻抗 Short-circuit impedance (%)
S(F)S11-6300/110	110±2×2.5 121±2×2.5	35 37 38.5	6.3 6.6 10.5 11	YNyn0d11	8.96	44.65	0.74	高-中 17.5～18.5 高-低 10.5 中-低 6.5	高-中 10.5 高-低 17.5～18.5 中-低 6.5
S(F)S11-8000/110					10.64	53.20	0.70
S(F)S11-10000/110					12.64	62.70	0.67
S(F)S11-12500/110					14.72	74.10	0.63
S(F)S11-16000/110					17.92	90.25	0.59
S(F)S11-20000/110					21.12	106.40	0.58
S(F)S11-25000/110					24.64	126.35	0.54
S(F)S11-315001110					29.44	149.15	0.54
S(F)S11-40000/110					34.88	179.55	0.50
S(F)S11-50000/110					41.60	213.75	0.50
S(F)S11-63000/110					49.28	256.50	0.45
S(F)S11-80000/110					58.32	320.00	0.30

注：以上为国家标准性能参数，根据用户需求，我公司可提供不同性能参数的产品。

高、中、低压绕线组的容量分配为100/100/100%

根据需要，联结组别标号为YNdllyo。

根据用户需要，我公司可提供自冷型产品，也可提供其他电压组合的产品。

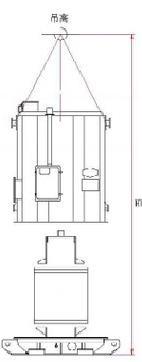

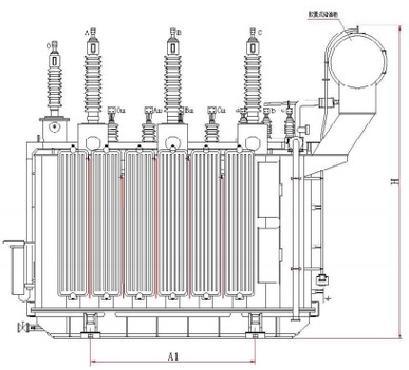

注：变压器总质量及外型尺寸仅供参考，实际尺寸以变压器外型图为准
